توضیحات محصول

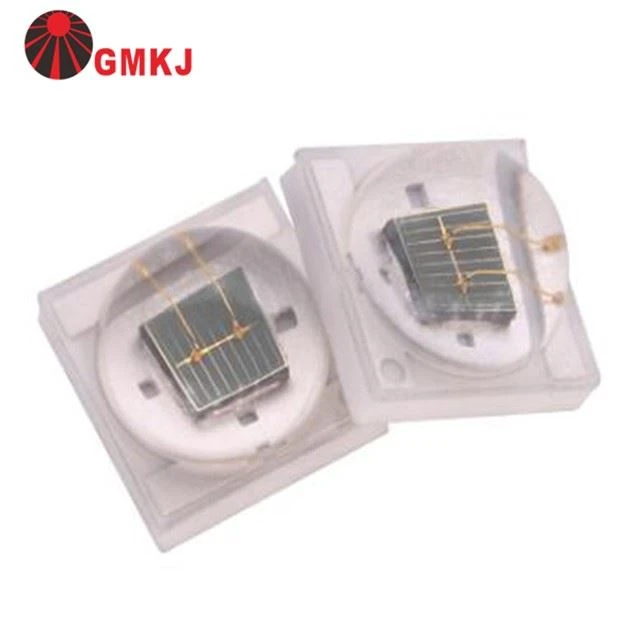

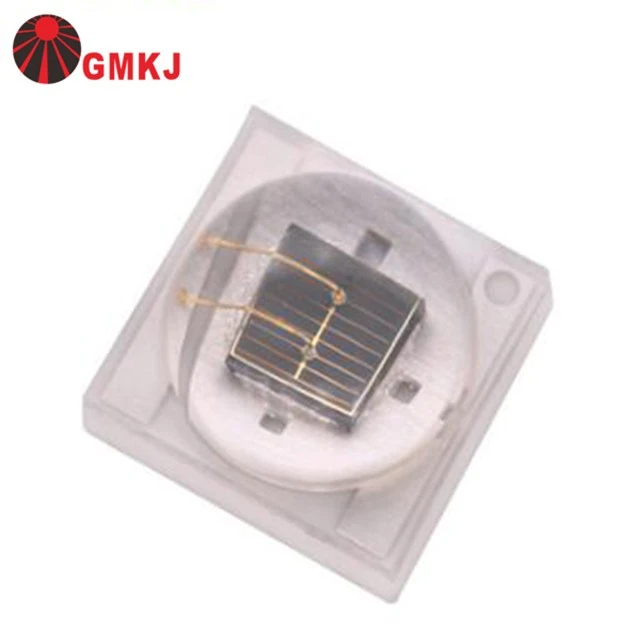

مورد: پایه سرامیکی مادون قرمز 850nm LED 3535
شماره مدل: GP-1WIR-G42-850NM
جریان ورودی: 300-700 میلی آمپر
ولتاژ ورودی: 2-2.4VDC
نوع بسته بندی LED: پایه سرامیکی
نام تجاری چیپس: تایوان Epileds
اندازه تراشه: 42*42 میلی لیتر
توان تابشی: 200-300mw
طول موج: 840-850 نیوتن متر
طول عمر: 50000 ساعت
گارانتی: 3 سال
کاربرد: دوربین IR
محل مبدا: شنژن ، چین
زمان تحویل: 5-7 روز کاری
توجه داشته باشید:
1. تحمل مجاز اندازه گیری ولتاژ جلو بالا ± 0.1V。 است
2. تحمل مجاز اندازه گیری شار نورانی بالا 10。 است
3. خطای اندازه گیری طول موج نشان داده شده در بالا مثبت یا منفی 0.1 نانومتر است
3. رنگ فوق مختصات اندازه گیری مجاز تحمل ± 0.003。
4. 2θ1/2 زاویه ای از خط مرکزی نوری است که شدت نور در آن 1/2 نوری است
ارزش خط مرکزی
● نکاتی برای reflow [اگر به محصولات reflow نیاز است]
1. لحیم کاری مجدد نباید بیش از دو بار انجام شود. در صورت بیش از 24 ساعت
لحیم کاری پس از اولین بار ، LED ها آسیب می بینند.
2. هنگام جوشکاری ، هنگام گرم شدن مواد ، روی سطح کلوئید فشار زیادی وارد نکنید.
3. خمیر لحیم کاری هدایت گرما را روی صفحه پایه آلومینیوم بکشید ، خمیر لحیم کاری را هم بزنید
قبل از تراشیدن خمیر لحیم کاری ، به مدت 10-15 دقیقه در جهت عقربه های ساعت و صفحه پایه آلومینیومی را قرار دهید
بر روی ابزار خراش لحیم لحیم کاری. خمیر لحیم کاری را به طور مساوی و غلیظ بمالید
4. توری فولادی خمیر لحیم کاری باید به صورت صلیب ساخته شود تا گردش هوا امکان پذیر باشد ،
از بلند کردن خمیر لحیم کاری ناشی از اتلاف گرمای ضعیف LED اجتناب کنید
5. توجه داشته باشید که لامپ باید صاف نصب شود و دو پایه منبع نور LED باید باشد
بر روی پد جوشکاری بستر آلومینیومی نصب شده است.
6. صفحه اصلی آلومینیوم خمیر لحیم را در 2 ساعت بکشید تا تمام منبع نور ، نور نصب شود
منبع نصب شده در صفحه پایه آلومینیومی ، اپراتور باید خود را بررسی کند که آیا نور
منبع نصب شده است (نمی تواند' ؛ دارای سیستم تعلیق پایین معکوس ، منبع نور باشد) تا 45 درجه زاویه به
هر منبع نوری را بررسی کنید
7. پس از جوشکاری مجدد ، بررسی کنید که آیا منبع نور در موقعیت پد جوش قرار دارد یا خیر و این کار را انجام دهید
پدیده غیر عادی نداشته باشد ، یا خط در لنز توزیع نور دوم شکسته شود ،
در نتیجه مدار باز می شود
8. خنک کننده سریع پس از لحیم کاری مجدد مجاز نیست.
9. روی PCB تغییر شکل جوش ندهید.
● لحیم کاری آهن
1. هنگام لحیم کاری دستی ، دمای آهن را کمتر از 300 ℃ کمتر از 3 ثانیه نگه دارید.
2. لحیم کاری دستی باید فقط یک بار انجام شود.
تعمیر
بعد از لحیم کاری LED ها نباید تعمیر انجام شود. وقتی تعمیر اجتناب ناپذیر است ، الف
باید از لحیم کاری دو سر استفاده شود (مانند شکل زیر). باید از قبل تأیید شود
این که آیا ویژگی های LED ها با تعمیر آسیب می بینند یا خیر.
هشدارها
1. بسته بندی LED از جنس سیلیکا است ، بنابراین سطح کلوئیدی LED نرم ، فشار سختی روی کلوئید است
سطح بر قابلیت اطمینان LED تأثیر می گذارد ، بنابراین باید اقدامات پیشگیرانه برای جلوگیری از قوی انجام شود
فشار بر روی قطعات بسته ، هنگامی که نازل مکش ، فشار بر روی سطح کلوئیدی است
باید مناسب باشد
2. اجزاء نباید بر روی قسمت پیچ خورده (غیرهمسطح) PCB نصب شوند. پس از لحیم کاری ،
تابلو را تاب نیاورید
3. از نیروی مکانیکی یا ارتعاش اضافی در طول فرآیند خنک کننده به حالت عادی استفاده نکنید
دما پس از لحیم کاری بعد از لحیم کاری دستگاه را سریع سرد نکنید.
برنامه های کاربردی
شناسایی بیومتریک
سیستم های مانیتورینگ راننده
برنامه های کاربردی تشخیص خارجی
کنترل ژست
تشخیص حضور داخلی
درباره GMKJ LED
اکثر محصولات led ما LM-80 آزمایش شده و تأیید شده اند ، همچنین با RoHS EN62471/IEC62471 و غیره). بیش از 100 اختراع ثبت شده در زمینه طراحی و فناوری اعطا شده است. با کیفیت عالی ، تنوع و عملکرد قابل اعتماد ، قیمت مناسب و خدمات پس از فروش رضایت بخش ، همه محصولات ما مطابق با استانداردهای کیفیت بین المللی هستند و در بازارهای مختلف مختلف در سراسر جهان استقبال زیادی می شود.
SMD3535 نمونه طول موج مادون قرمز 850 نانومتر در دسترس است.
