SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 مشخصات LED SMD
| نام محصول | SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED |
| شماره قطعه | GD-3535R2200-1CC0-D7D2M |
| برند چیپس | تراشه های دووا ژاپن |
| برند سازنده روی لیبل |
برند GMKJ تولید شده توسط Guangmai Technology Co., Ltd، واقع در شهر شنژن، چین |
| ورودی |
0.5-1.0vdc برای IFmax 1500mA |
| شار نورانی/تابشی |
20-30mW برای ورودی 1000mA با طول موج اوج 1700-1800nm و 1800-1900nm. 10-15mW برای ورودی 1000mA با طول موج اوج 2100-2200nm، 2200-2300nm و 2300-2400nm. |
| کارایی روشنایی |
بدون LM/W برای LED های SWIR، تمام قدرت تابش نور نامرئی برای آن طول موج SWIR است. |
| طول موج/رنگ |
طول موج SWIR موجود در: 1700-1800 نانومتر؛ 1800-1900 نانومتر؛ 2100-2200 نانومتر؛ 2200-2300 نانومتر؛ 2300-2400 نانومتر؛
GMKJ همچنین دارای طول موج SWIR دیگری است که در طیف زیر با 3535 smd led pkg قابل اجرا است: 1030-1050 نانومتر؛ 1060-1080 نانومتر؛ 1200-1250 نانومتر؛ 1300-1350 نانومتر؛ 1400-1450 نانومتر؛ 1500-1550 نانومتر؛ 1570-1580 نانومتر؛ 1630-1650 نانومتر؛ |
| قدرت |
1-2 وات، IFmax 1500 میلی آمپر پیشنهاد شده است که به طور مداوم روشنایی فقط با جریان 700-1000 میلی آمپر به جلو باشد |
| مواد بسته بندی |
سرامیک ALN، ال ای دی smd سایز 3.5x3.5 میلی متر |
| زاویه نورپردازی |
زاویه نور 120 درجه، لنز سیلیکونی، معمولی
ما همچنین زاویه نور باریک دیگری را در اینجا داریم: 30 درجه / 60 درجه / 90 درجه
|
| قیمت | لطفا برای قیمت با GMKJ تماس بگیرید |
| حداقل مقدار سفارش |
بستگی به موجودی موجودی دارد: اگر انبار آماده ارسال داشته باشیم، حتی 10 عدد با هدف آزمایش نمونه در اینجا قابل قبول است. اگر موجودی وجود نداشته باشد، به مقدار حداقل سفارش با حداقل 50-100 عدد برای آن طول موج SWIR نامنظم نیاز داریم. |
| گارانتی | 4 سال |
| سرویس OEM |
1. قطعات SKD موجود. 2. آرایه LED سفارشی با اندازه مورد نیاز در اینجا خوب است. |
لیست محصولات GMKJ SWIR 3535 SMD LED از 1000 نانومتر تا 2400 نانومتر:
| شماره قطعه | قدرت | مشخصات رنگ | مشخصات تراشه ها | مشخصات ورودی | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050 نانومتر | تایوان اپیلدز 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070 نانومتر | چین سنان 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080 نانومتر | تایوان اپیلدز 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250 نانومتر | تایوان اپیلدز 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350 نانومتر | تایوان اپیلدز 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450 نانومتر | تایوان اپیلدز 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550 نانومتر | تایوان اپیلدز 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580 نانومتر | تایوان اپیلدز 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650 نانومتر | تایوان اپیلدز 42 میل/ 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.6-1.2V 700mA | ||
| GD-3535R1700-D7D2 | 1-2W | SWIR 1700-1800 نانومتر | ژاپن دووا 42 میل / 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.5-1.0 ولت 1000 میلی آمپر | ||
| GD-3535R1800-D7D2 | 1-2W | SWIR 1800-1900 نانومتر | ژاپن دووا 42 میل / 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.5-1.0 ولت 1000 میلی آمپر | ||
| GD-3535R2100-D7D2 | 1-2W | SWIR 2100-2200 نانومتر | ژاپن دووا 42 میل / 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.5-1.0 ولت 1000 میلی آمپر | ||
| GD-3535R2200-D7D2 | 1-2W | SWIR 2200-2300 نانومتر | ژاپن دووا 42 میل / 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.5-1.0 ولت 1000 میلی آمپر | ||
| GD-3535R2300-D7D2 | 1-2W | SWIR 2300-2400 نانومتر | ژاپن دووا 42 میل / 30 درجه، 60 درجه، 90 درجه، 120 درجه | 0.5-1.0 ولت 1000 میلی آمپر | ||

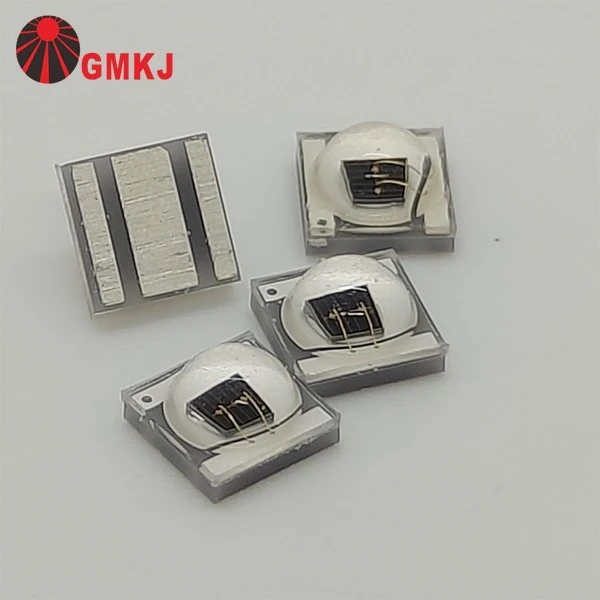

SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED pتصویر
 |
 |
|
LED های زاویه نور 120 درجه |
ال ای دی های 30 درجه، 60 درجه و 90 درجه 3535 smd لحیم شده روی تخته های PCB گرد 8 میلی متری |
آلومینیوم LED PCBA مونتاژ شده توسط GMKJ (نقشه PCB و BOM ارائه شده توسط مشتریان ما)
GMKJ خط مونتاژ برد PCB LED SMT خودمان را دارد، از جمله دستگاه چیدن و قرار دادن خودکار، دستگاه خمیر لحیم کاری خودکار، اجاق گاز با دمای بالا.
ما میتوانیم مونتاژ برد PCB LED را برای مشتریان خود انجام دهیم، اگر آنها بتوانند نقشه بردهای PCB و لیست BOM بردهای PCB را به ما ارائه دهند.
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD ابعاد LED
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LEDمشخصات برق
|
پارامتر |
نماد |
شرایط |
حداقل |
میانگین |
حداکثر |
واحدها |
|
ولتاژ جلو (正向压降) |
VF |
IF=1000 میلی آمپر |
0.50 |
-- |
1.20 |
V |
|
اتصال مقاومت حرارتی به تخته (热阻) |
RΘJ-B |
IF=1000 میلی آمپر |
-- |
5 |
-- |
درجه / W |
|
شار تابشی (光功率) |
Φe |
IF=1000 میلی آمپر |
10 |
-- |
15 |
میلی وات |
|
اوج طول موج (峰值波长) |
λp |
IF=1000 میلی آمپر |
2200 |
-- |
2300 |
نانومتر |
|
ضریب دمایی ولتاژ جلو (正向压降之温度系数) |
∆VF/∆T |
IF=1000 میلی آمپر |
−− |
-- |
−− |
mV/درجه |
|
جریان معکوس (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
زاویه دید [1] (发光角度) |
2Θ1/2 |
IF=1000 میلی آمپر |
−− |
120 |
−− |
درجه |
کاربرد led های SWIR با 2200 نانومتر چیست؟
ال ای دی های SWIR حدود 2200 نانومتر عمدتا برای تجزیه و تحلیل مواد به جای روشنایی استفاده می شوند.
در این طول موج، مواد مختلف (مانند پلاستیک، آب و ترکیبات آلی) دارای ویژگیهای جذب قوی هستند، بنابراین برای موارد زیر مفید است:
- طیف سنجی و شناسایی مواد
- سیستم های مرتب سازی و بازیافت پلاستیک
- تجزیه و تحلیل رطوبت و ترکیب در غذا یا کشاورزی
- برخی از برنامه های بازرسی صنعتی با دوربین های SWIR
می توانید دیتاشیت مربوط به ال ای دی های SMD را از این صفحه دانلود کنید.
اگر به جزئیات بیشتری مانند قیمت، مقدار حداقل سفارش، وضعیت موجودی و زمان تحویل نیاز دارید، لطفا مستقیماً با LED های GMKJ تماس بگیرید!
ما همیشه برای شما اینجا هستیم!
