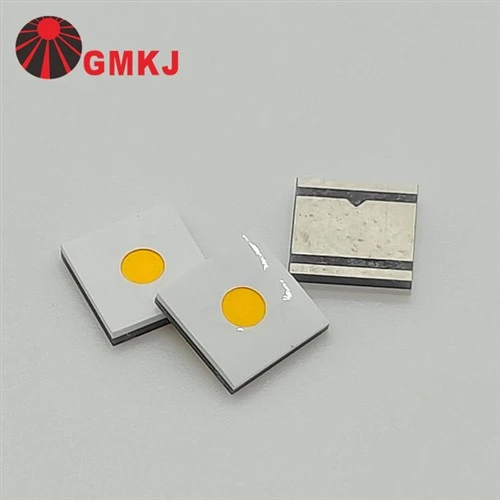

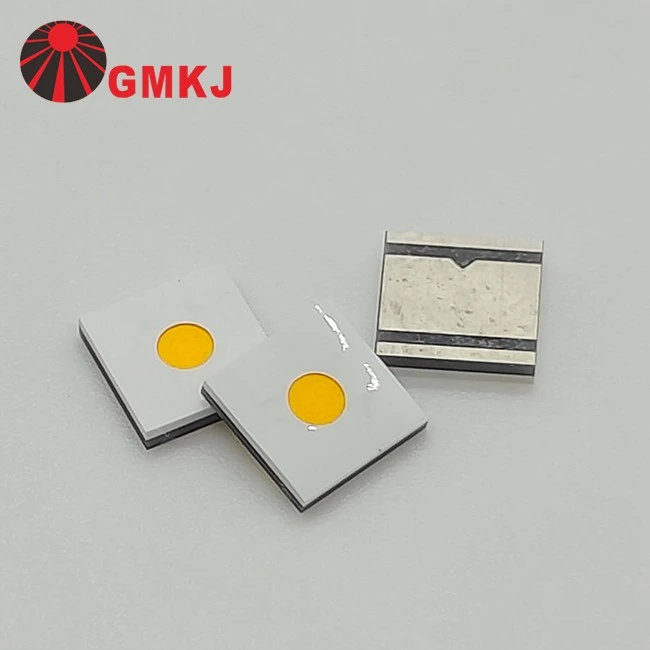

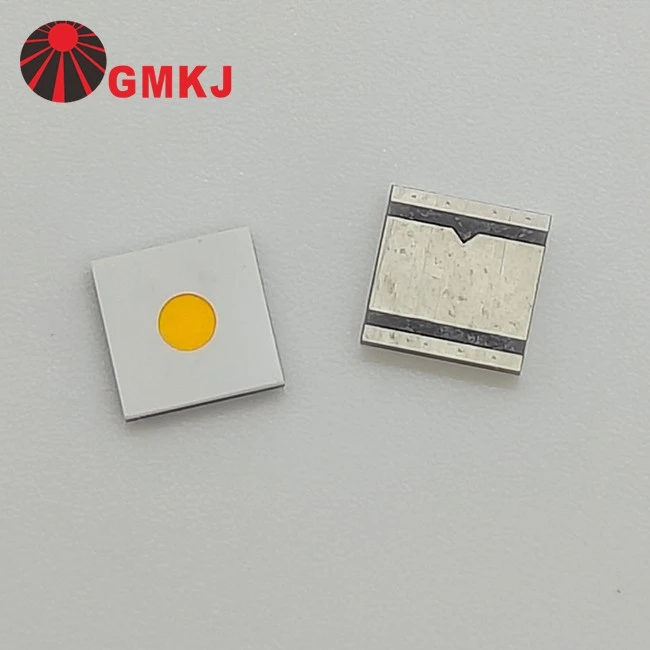

3535 سرامیک 10 وات گرد LED سفید برای-نور نورپردازی با شدت بالا و نورپردازی طولانی-
| پارامتر | مشخصات |
| شماره قطعه | GDY-3535WXXX-1CC-S1E5YBP-R70 |
| برق LED | 10W |
| نوع LED | ال ای دی گرد با قدرت بالا |
| CCT(k) | 3000k/4000k/5000k/6000k/7000k |
| CRI | 70/80/90 |
| ولتاژ رو به جلو | 3.2-3.8V |
| جریان درایو (mA) | حداکثر تا 3000 میلی آمپر |
| شار نوری (LM) | 1000-1200lm در 3000mA |
| ناحیه انتشار (میلی متر) | 1.3 میلی متر |
| مواد بسته بندی | بستر سرامیکی |
| ولتاژ جلو (Vf) | 3V |
| برنامه | نورپردازی و نورافکن حرفهای/نورپردازی خلیج{0} استادیوم و مرتفع |
LED گرد در مقابل LED استاندارد 3535
| ویژگی | استاندارد 3535 LED 10W | GMKJ 3535 گرد LED 10W |
| شماره قطعه | GDY{5}}3535W600-1CD0-J2G7DM-R70 | GDY-5050W600-1CC-S1E5YBP-R70 |
| تصویر |
|
|
| شکل امیتر | منطقه مستطیلی/مربع متعارف ساطع می شود | سطح ساطع گرد فشرده |
| کوپلینگ نوری | طراحی نوری همه منظوره. تلاش اضافی برای گرد کردن نقطه | تطابق کامل با اپتیک ثانویه، نقطه پرتو دایره ای تمیزی را ارائه می دهد |
| نورپردازی طولانی- | عملکرد به شدت به طراحی لنز خارجی بستگی دارد | از قبل{0}}بهینه شده برای روشنایی جهت و مسافت طولانی-، نور سرگردان کمتر |
| زاویه پرتو | 120 با گنبد | تخت 120 |
| سیستم نوری | متناسب با وسایل استاندارد معمولی | بهینه شده برای مجموعه های نوری فشرده |
| بهترین موارد استفاده | روشنایی عمومی، چراغ های پانل، وسایل خطی | نورافکنها، نورافکنها، نورپردازی با برد بلند جهتدار- |
طراحی امیتر گرد 3535 جمع و جور
پارامترهای الکتریکی LED سفید 15W 9V 3535 سرامیک SMD
|
پارامتر |
نماد |
شرایط |
حداقل |
میانگین |
حداکثر |
واحدها |
| ولتاژ جلو (Vf) |
VF |
IF=3000 میلی آمپر |
3.20 |
-- |
3.80 |
V |
|
اتصال مقاومت حرارتی به تخته (热阻) |
RΘJ-B |
IF=3000 میلی آمپر |
-- |
2 |
-- |
درجه / W |
|
شار نورانی (流明) |
Φe |
IF=3-00 میلی آمپر |
1000 |
-- |
1200 |
LM |
|
GDY{4}}3535W300-1CC0-SA55YBP-R70
|
λp |
IF=3000 میلی آمپر |
2800 |
-- |
3200 |
K |
|
GDY{4}}3535W400-1CC0-SA55YBP-R70
|
λp |
IF=3000 میلی آمپر |
3700 |
-- |
4300 |
K |
|
GDY{4}}3535W500-1CC0-SA55YBP-R70
|
λp |
IF=3000 میلی آمپر |
4700 |
-- |
5300 |
K |
|
GDY{4}}3535W650-1CC0-SA55YBP-R70
|
λp |
IF=3000 میلی آمپر |
6200 |
-- |
6800 |
K |
|
CRI
(显色指数)
|
Ra
|
IF=3000 میلی آمپر | -- | 70 | -- | |
|
جریان معکوس (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
زاویه دید [1] (发光角度) |
2Θ1/2 |
IF=3000 میلی آمپر |
−− |
120 |
−− |
درجه |
برای پروژه نورپردازی خود به یک ال ای دی گرد با شدت بالا-نیاز دارید؟
GMKJ 3535 راهحلهای LED گرد سرامیکی را برای کاربردهایی که به شدت نور بالا، عملکرد پرتو کنترلشده و روشنایی در فواصل طولانی نیاز دارند، ارائه میکند.
برای مشخصات فنی، توصیه های نوری یا نمونه های ارزیابی با تیم مهندسی ما تماس بگیرید.
پشتیبانی فنی موجود است
انتخاب مشخصات LED سفید
سفارشی سازی دمای رنگ
طراحی ماژول LED
پشتیبانی از طرح PCB
بهینه سازی عملکرد حرارتی
پشتیبانی تست نمونه
